På anlegg
UPDATE 3|13
Modularitet er Trumpf
Konstruksjon av koblingsskap blir enklere med push-in-teknikk
Produsenten av verktøymaskiner, Trumpf, baserer
seg først og fremst på modularitet i sin
konstruksjon av koblingsskap. Sammen med
tilkoblingsteknikken uten verktøy byr dette på
mange fordeler i hele prosesskjeden. Phoenix
Contact er en primær leverandør som
produsenten foretrekker blant systempartnerne
når det gjelder leveranse av forbindelsesteknikk,
også for den nyeste generasjon av det modulære
konseptet for tilkobling.
Gruppen Trumpf er ledende når det gjelder
fleksibel bearbeiding av blikk og rør.
Virksomheten holder til i Ditzingen nær Stuttgart,
og det stilles meget høye krav til produktenes
kvalitet, teknologier og prosesser. Trumpf
betegnes som et foregangseksempel med hensyn

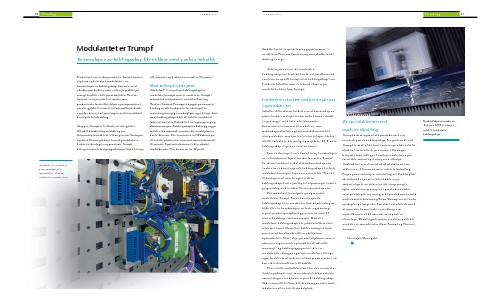

Interiøret i et modulært
koblingsskap i den
laserbaserte verktøymaskinen TruLaser 3030
til kreativitet og kvalitet for „made in Germany“.
Med tanke på funksjoner
„Modular3“ er navnet på koblingsskapets
modulære konsept som er utviklet av Trumpf i
samarbeid med partnere som bl.a. Rittel og
Phoenix Contact. Prinsippet bygger på sammenbinding av alle funksjoner, for eksempel en
motorforgrening, på modulplater og å henge disse
opp i koblingsskapet der de enkelte modulene
forbindes med en flatkabel til energiforsyning og
datatransmisjon. Koblingsskapets bakvegg utgjør
således et kvadratisk mønster der modulplatene
kan hektes inn. Det er montert en DIN-skinne på
de enkelte platene for å ta imot sammenhørende
elementer. Systemets fortrinn er den såkalte
modulbussen. Den består av en 10-polet
