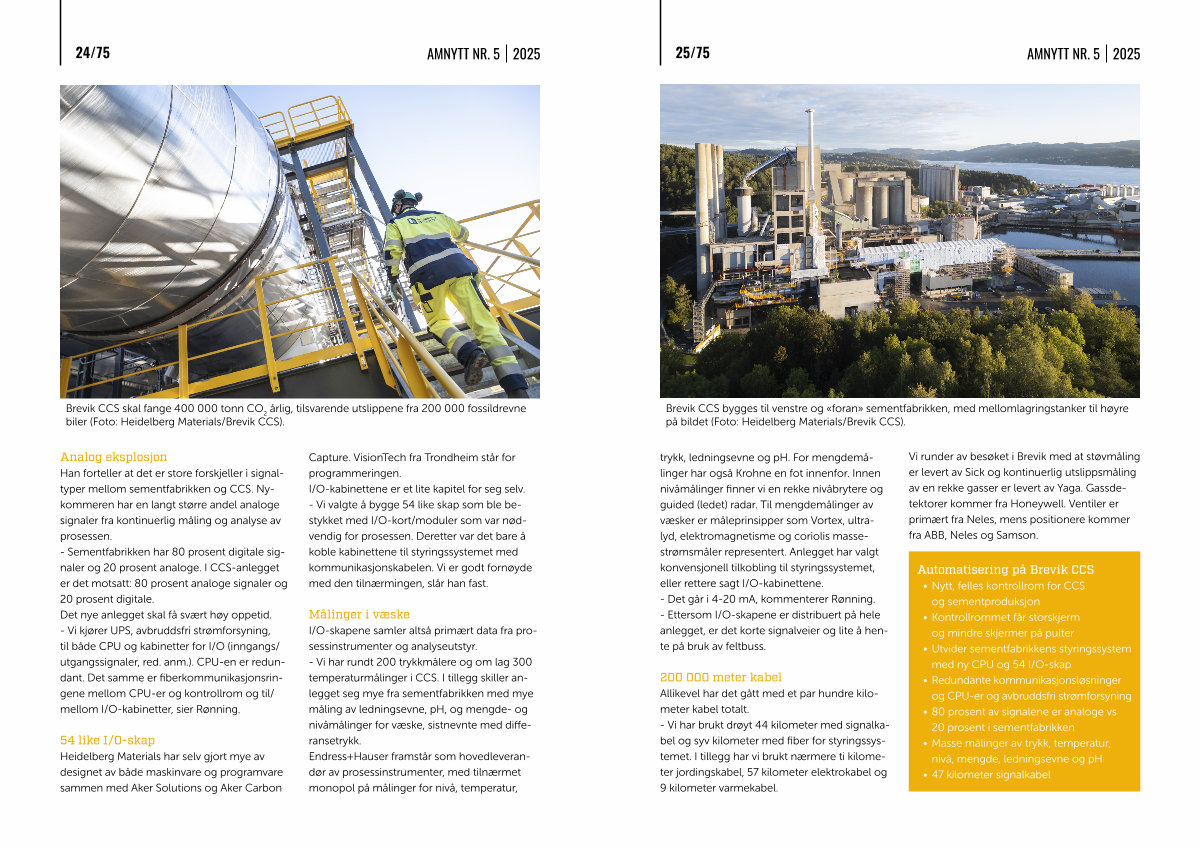

Brevik CCS bygges til venstre og « foran » sementfabrikken, med mellomlagringstanker til høyre på bildet( Foto: Heidelberg Materials / Brevik CCS).
trykk, ledningsevne og pH. For mengdemålinger har også Krohne en fot innenfor. Innen nivåmålinger finner vi en rekke nivåbrytere og guided( ledet) radar. Til mengdemålinger av væsker er måleprinsipper som Vortex, ultralyd, elektromagnetisme og coriolis massestrømsmåler representert. Anlegget har valgt konvensjonell tilkobling til styringssystemet, eller rettere sagt I / O-kabinettene.- Det går i 4-20 mA, kommenterer Rønning.- Ettersom I / O-skapene er distribuert på hele anlegget, er det korte signalveier og lite å hente på bruk av feltbuss.
200 000 meter kabel Allikevel har det gått med et par hundre kilometer kabel totalt.- Vi har brukt drøyt 44 kilometer med signalkabel og syv kilometer med fiber for styringssystemet. I tillegg har vi brukt nærmere ti kilometer jordingskabel, 57 kilometer elektrokabel og 9 kilometer varmekabel.
Vi runder av besøket i Brevik med at støvmåling er levert av Sick og kontinuerlig utslippsmåling av en rekke gasser er levert av Yaga. Gassdetektorer kommer fra Honeywell. Ventiler er primært fra Neles, mens positionere kommer fra ABB, Neles og Samson.
Automatisering på Brevik CCS
• Nytt, felles kontrollrom for CCS og sementproduksjon
• Kontrollrommet får storskjerm og mindre skjermer på pulter
• Utvider sementfabrikkens styringssystem med ny CPU og 54 I / O-skap
• Redundante kommunikasjonsløsninger og CPU-er og avbruddsfri strømforsyning
• 80 prosent av signalene er analoge vs 20 prosent i sementfabrikken
• Masse målinger av trykk, temperatur, nivå, mengde, ledningsevne og pH
• 47 kilometer signalkabel
