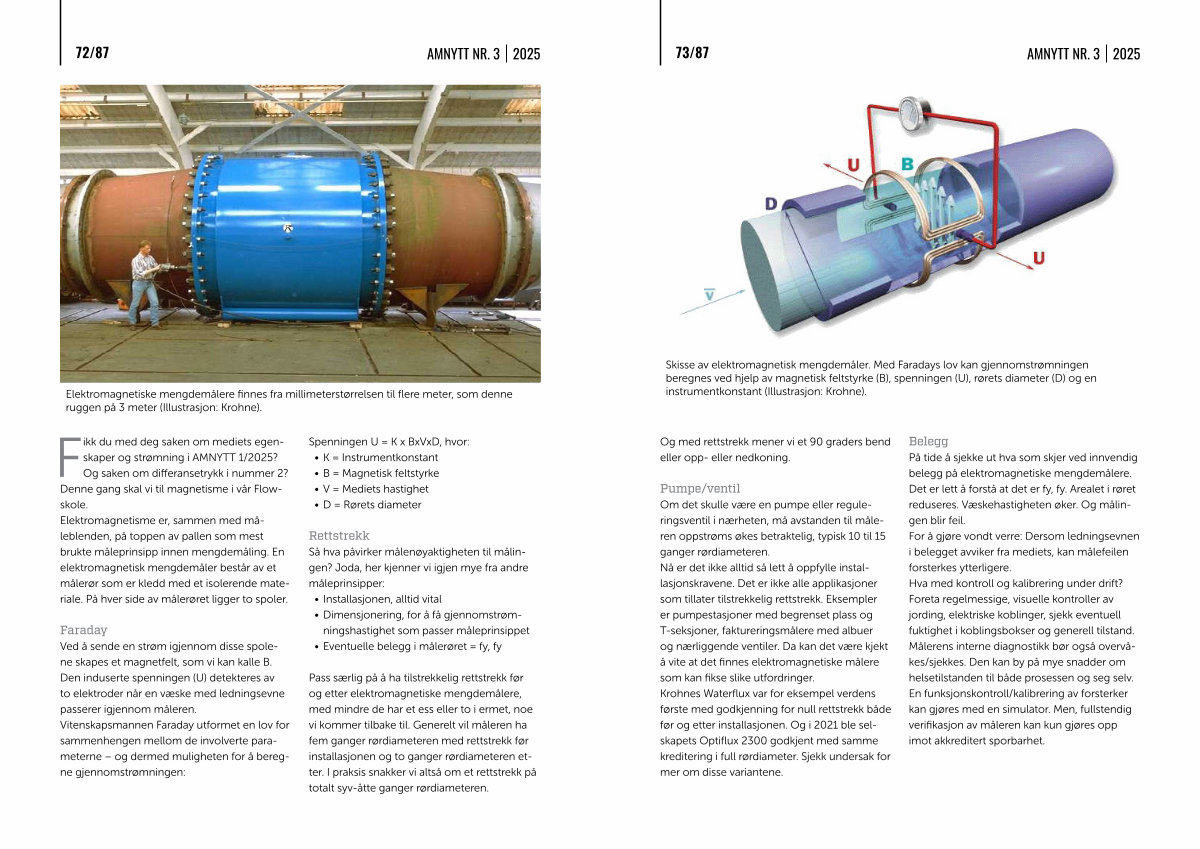

Skisse av elektromagnetisk mengdemåler. Med Faradays lov kan gjennomstrømningen beregnes ved hjelp av magnetisk feltstyrke( B), spenningen( U), rørets diameter( D) og en instrumentkonstant( Illustrasjon: Krohne).
Og med rettstrekk mener vi et 90 graders bend eller opp- eller nedkoning.
Pumpe / ventil Om det skulle være en pumpe eller reguleringsventil i nærheten, må avstanden til måleren oppstrøms økes betraktelig, typisk 10 til 15 ganger rørdiameteren. Nå er det ikke alltid så lett å oppfylle installasjonskravene. Det er ikke alle applikasjoner som tillater tilstrekkelig rettstrekk. Eksempler er pumpestasjoner med begrenset plass og T-seksjoner, faktureringsmålere med albuer og nærliggende ventiler. Da kan det være kjekt å vite at det finnes elektromagnetiske målere som kan fikse slike utfordringer. Krohnes Waterflux var for eksempel verdens første med godkjenning for null rettstrekk både før og etter installasjonen. Og i 2021 ble selskapets Optiflux 2300 godkjent med samme kreditering i full rørdiameter. Sjekk undersak for mer om disse variantene.
Belegg På tide å sjekke ut hva som skjer ved innvendig belegg på elektromagnetiske mengdemålere. Det er lett å forstå at det er fy, fy. Arealet i røret reduseres. Væskehastigheten øker. Og målingen blir feil. For å gjøre vondt verre: Dersom ledningsevnen i belegget avviker fra mediets, kan målefeilen forsterkes ytterligere. Hva med kontroll og kalibrering under drift? Foreta regelmessige, visuelle kontroller av jording, elektriske koblinger, sjekk eventuell fuktighet i koblingsbokser og generell tilstand. Målerens interne diagnostikk bør også overvåkes / sjekkes. Den kan by på mye snadder om helsetilstanden til både prosessen og seg selv. En funksjonskontroll / kalibrering av forsterker kan gjøres med en simulator. Men, fullstendig verifikasjon av måleren kan kun gjøres opp imot akkreditert sporbarhet.
