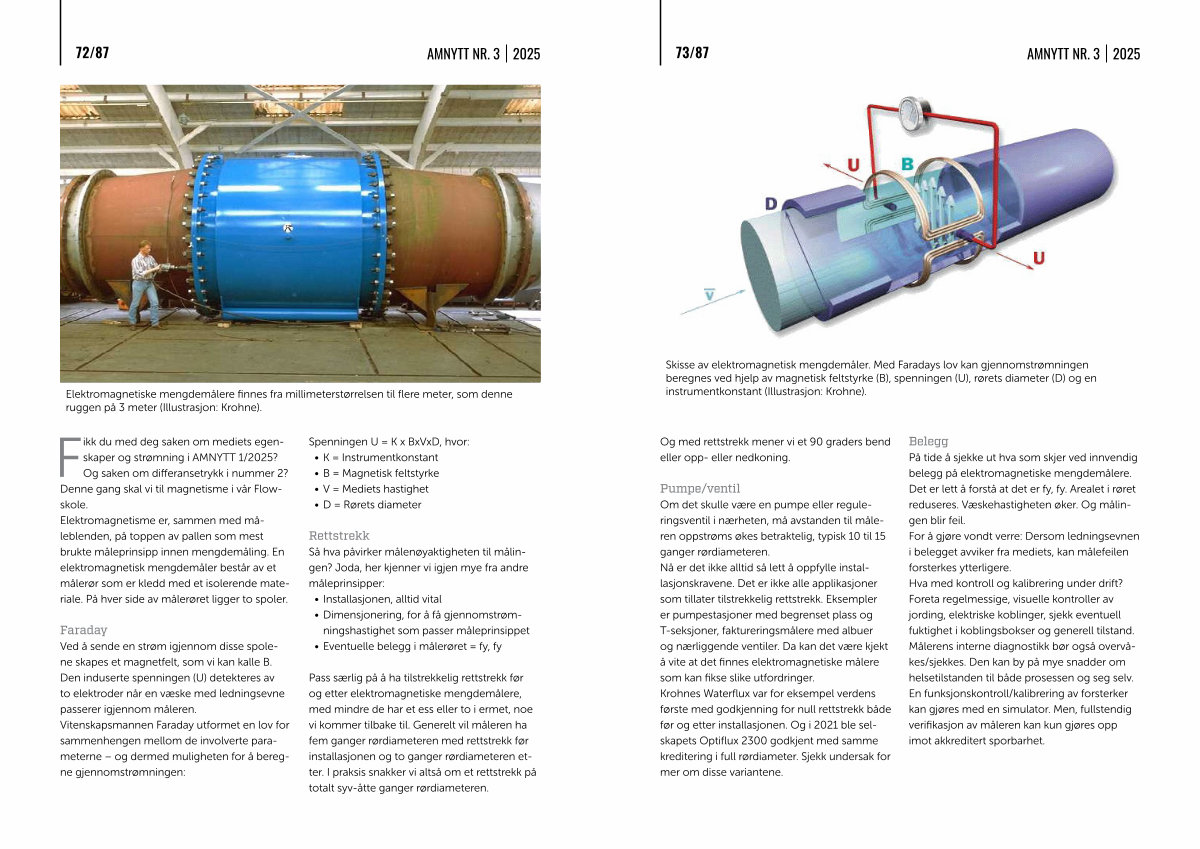

Elektromagnetiske mengdemålere finnes fra millimeterstørrelsen til flere meter, som denne ruggen på 3 meter( Illustrasjon: Krohne).
Fikk du med deg saken om mediets egenskaper og strømning i AMNYTT 1 / 2025? Og saken om differansetrykk i nummer 2? Denne gang skal vi til magnetisme i vår Flowskole. Elektromagnetisme er, sammen med måleblenden, på toppen av pallen som mest brukte måleprinsipp innen mengdemåling. En elektromagnetisk mengdemåler består av et målerør som er kledd med et isolerende materiale. På hver side av målerøret ligger to spoler.
Faraday Ved å sende en strøm igjennom disse spolene skapes et magnetfelt, som vi kan kalle B. Den induserte spenningen( U) detekteres av to elektroder når en væske med ledningsevne passerer igjennom måleren. Vitenskapsmannen Faraday utformet en lov for sammenhengen mellom de involverte parameterne – og dermed muligheten for å beregne gjennomstrømningen:
Spenningen U = K x BxVxD, hvor:
• K = Instrumentkonstant
• B = Magnetisk feltstyrke
• V = Mediets hastighet
• D = Rørets diameter
Rettstrekk Så hva påvirker målenøyaktigheten til målingen? Joda, her kjenner vi igjen mye fra andre måleprinsipper:
• Installasjonen, alltid vital
• Dimensjonering, for å få gjennomstrømningshastighet som passer måleprinsippet
• Eventuelle belegg i målerøret = fy, fy
Pass særlig på å ha tilstrekkelig rettstrekk før og etter elektromagnetiske mengdemålere, med mindre de har et ess eller to i ermet, noe vi kommer tilbake til. Generelt vil måleren ha fem ganger rørdiameteren med rettstrekk før installasjonen og to ganger rørdiameteren etter. I praksis snakker vi altså om et rettstrekk på totalt syv-åtte ganger rørdiameteren.
