53 / 78 AMNYTT NR . 2 2025

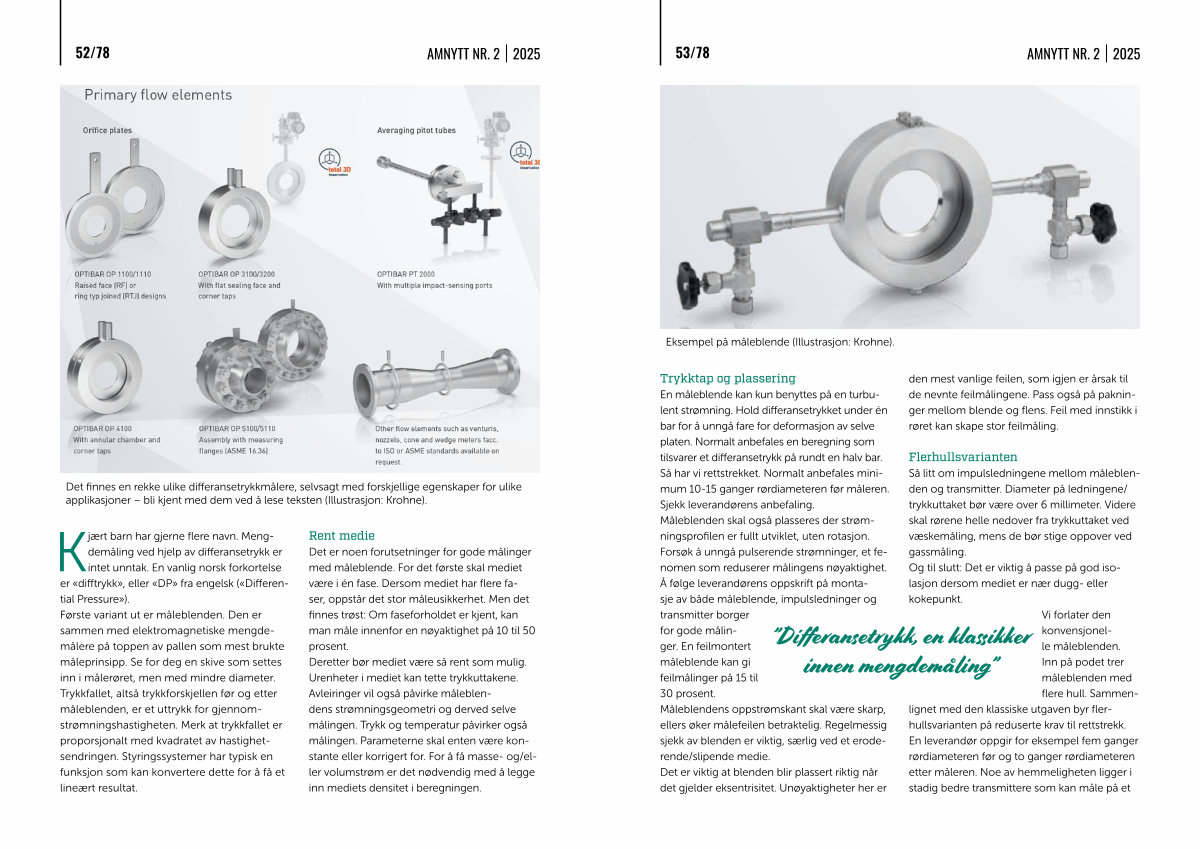

Eksempel på måleblende ( Illustrasjon : Krohne ).
Trykktap og plassering En måleblende kan kun benyttes på en turbulent strømning . Hold differansetrykket under én bar for å unngå fare for deformasjon av selve platen . Normalt anbefales en beregning som tilsvarer et differansetrykk på rundt en halv bar . Så har vi rettstrekket . Normalt anbefales minimum 10-15 ganger rørdiameteren før måleren . Sjekk leverandørens anbefaling . Måleblenden skal også plasseres der strømningsprofilen er fullt utviklet , uten rotasjon . Forsøk å unngå pulserende strømninger , et fenomen som reduserer målingens nøyaktighet . Å følge leverandørens oppskrift på montasje av både måleblende , impulsledninger og transmitter borger
” Differansetrykk , en klassikker innen mengdemåling ” for gode målinger . En feilmontert måleblende kan gi feilmålinger på 15 til 30 prosent . Måleblendens oppstrømskant skal være skarp , ellers øker målefeilen betraktelig . Regelmessig sjekk av blenden er viktig , særlig ved et eroderende / slipende medie . Det er viktig at blenden blir plassert riktig når det gjelder eksentrisitet . Unøyaktigheter her er den mest vanlige feilen , som igjen er årsak til de nevnte feilmålingene . Pass også på pakninger mellom blende og flens . Feil med innstikk i røret kan skape stor feilmåling .
Flerhullsvarianten Så litt om impulsledningene mellom måleblenden og transmitter . Diameter på ledningene / trykkuttaket bør være over 6 millimeter . Videre skal rørene helle nedover fra trykkuttaket ved væskemåling , mens de bør stige oppover ved gassmåling . Og til slutt : Det er viktig å passe på god isolasjon dersom mediet er nær dugg- eller kokepunkt . Vi forlater den konvensjonelle måleblenden . Inn på podet trer måleblenden med flere hull . Sammenlignet med den klassiske utgaven byr flerhullsvarianten på reduserte krav til rettstrekk . En leverandør oppgir for eksempel fem ganger rørdiameteren før og to ganger rørdiameteren etter måleren . Noe av hemmeligheten ligger i stadig bedre transmittere som kan måle på et
