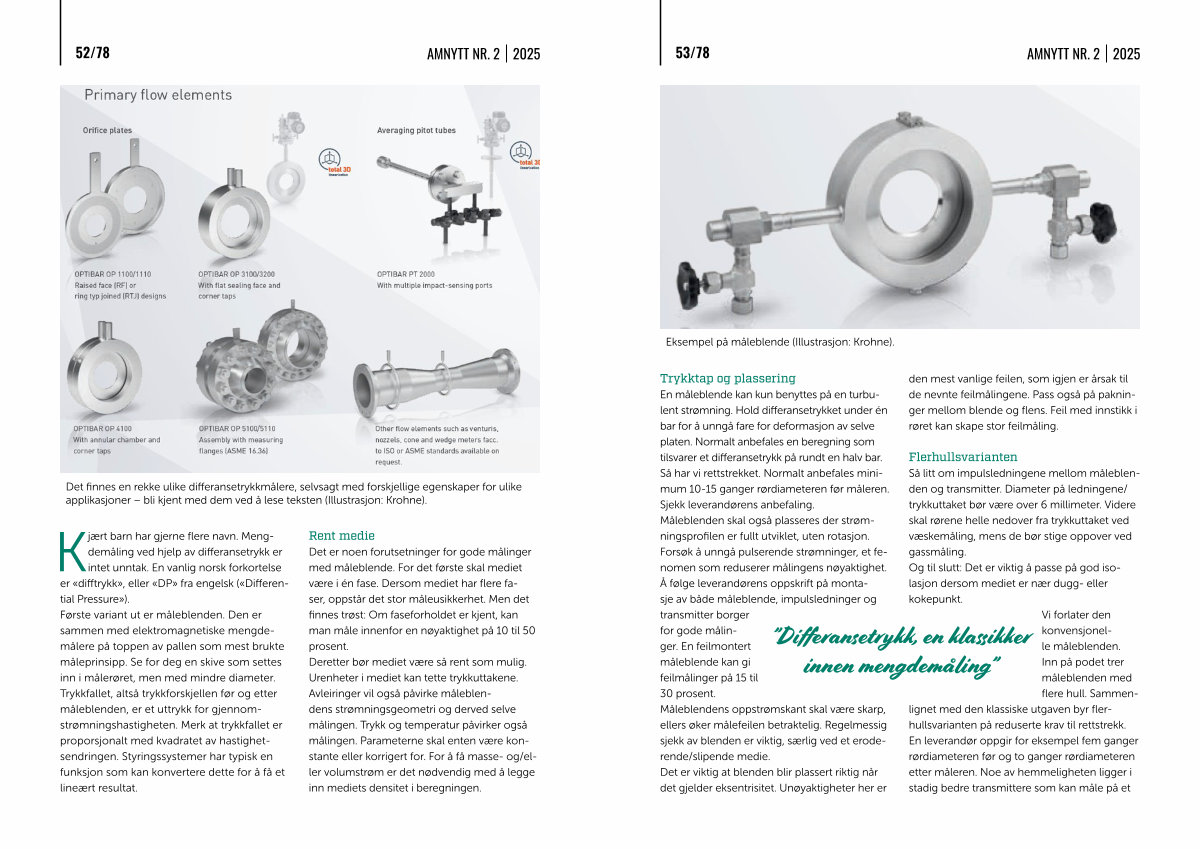

Det finnes en rekke ulike differansetrykkmålere , selvsagt med forskjellige egenskaper for ulike applikasjoner – bli kjent med dem ved å lese teksten ( Illustrasjon : Krohne ).
Kjært barn har gjerne flere navn . Mengdemåling ved hjelp av differansetrykk er intet unntak . En vanlig norsk forkortelse er « difftrykk », eller « DP » fra engelsk (« Differential Pressure »). Første variant ut er måleblenden . Den er sammen med elektromagnetiske mengdemålere på toppen av pallen som mest brukte måleprinsipp . Se for deg en skive som settes inn i målerøret , men med mindre diameter . Trykkfallet , altså trykkforskjellen før og etter måleblenden , er et uttrykk for gjennomstrømningshastigheten . Merk at trykkfallet er proporsjonalt med kvadratet av hastighetsendringen . Styringssystemer har typisk en funksjon som kan konvertere dette for å få et lineært resultat .
Rent medie Det er noen forutsetninger for gode målinger med måleblende . For det første skal mediet være i én fase . Dersom mediet har flere faser , oppstår det stor måleusikkerhet . Men det finnes trøst : Om faseforholdet er kjent , kan man måle innenfor en nøyaktighet på 10 til 50 prosent . Deretter bør mediet være så rent som mulig . Urenheter i mediet kan tette trykkuttakene . Avleiringer vil også påvirke måleblendens strømningsgeometri og derved selve målingen . Trykk og temperatur påvirker også målingen . Parameterne skal enten være konstante eller korrigert for . For å få masse- og / eller volumstrøm er det nødvendig med å legge inn mediets densitet i beregningen .
