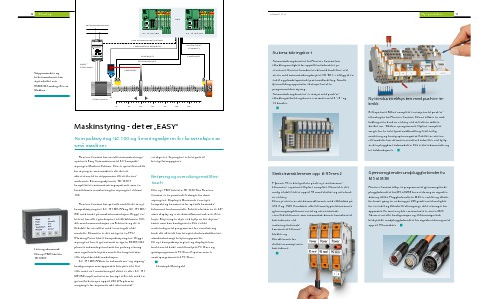

Maskinstyring - det er „EASY“
Kompaktstyring ILC 100 og berøringsskjerm for konstruksjon av
små maskiner
Phoenix Contact har utvidet automatiseringssystemet Easy Automation med ILC-kompaktstyringen Machine Edition. Den er spesielt utviklet
for styring av små maskiner der drevet
aktiveres med en steppmotor eller frekvensomformer. Berøringsskjermen TD 1030T
kompletterer automatiseringssystemet som en
førsteklasses visualisering for styringene i klasse
100.
Liten og økonomisk:
Den nye HMI-enheten
TD 1030T
Phoenix Contact har spesielt utviklet de to nye
kompaktstyringene ILC 191 ME/AN og ILC 191 ME/
INC med tanke på maskinkonstruksjon. Begge enhetene har alle egenskapene til effektklassen 100,
slik som kommunikasjon via Ethernet, og de er
fleksible for utvidelse med en mengde ulike
moduler. Dessuten er det integrert en FPU
(Floating Point Unit) i kompaktstyringene. Begge
styringene har et grensesnitt av typen RS485/422
pluss et tokanals grensesnitt for puls og retning
som også kan benyttes som frekvensgenerator
eller til pulsbreddemodulasjon.
ILC 191 ME/AN har en tokanals inn- og utgangkonfigurasjon som apparatet benytter til å lese
eller mate ut. I motsetning til dette er det i ILC 191
ME/INC implementert to hurtige telleverk med en
grensefrekvens på opp til 200 kHz pluss to
innganger for asymmetriske inkremental-
verdigivere. Styringene er beregnet til
bevegelsesoppgaver.
Betjening og overvåking med Minitouch
Den nye HMI-enheten TD 1030T fra Phoenix
Contact er en passende ledsager for disse
styringene. Displayet Minitouch er meget
kompakt og konstruert for spesielt kostnadsfølsomme bruksområder. Enheten består av et 2,8“
stort display og viser data alfanumerisk over flere
linjer. Betjeningen skjer ved hjelp av fire skjermtaster som kan konfigureres. Det er ikke
nødvendig med programvare for visualisering
fordi det allerede kan benyttes forhåndsdefinerte,
standardmessige betjeningspaneler.
De nye kompaktstyringene og displayet kan
brukes med både utviklermiljøet PC Worx og
gratisprogrammet PC Worx Express, som er
søsterprogrammet til PC Worx.
Christoph Manegold
