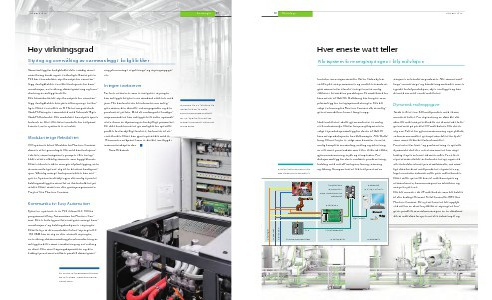

Løsninger UPDATE 2|12 86 / 93 AMNYTT #4 09 Teknologi 10 UPDATE 2|12 87 / 93 2012 AMNYTT #4 Høy virkningsgrad Hver eneste watt teller Styring og overvåking av varmeanlegg i boligblokker 2012 Pilotsystem for energistyringen i bilproduksjon Varmeanlegg for boligblokker blir i stadig større utstrekning brukt også i eneboliger. Basert på en PLS har et modulært styrekonsept for varmeanlegg i boligblokker en rekke funksjoner for kommunikasjon, overvåking, dataregistrering og koordinering av anleggets deler. Det fremtidsrettede styrekonseptet for varmeanlegg i boligblokker benyttes til forsyning i eneboliger. Dette er utviklet av SIT Steuerungstechnik GmbH i Ettingen i samarbeid med Schmidt+Eger GmbH i Karlsruhe. Det modulære konseptet åpner for bruk av flere eller færre moduler for å tilpasse kravene, men systemet er uendret. Modularitet gir fleksibilitet I/O-systemet Inline Modular fra Phoenix Contact danner selve grunnlaget. Dermed kan funksjonsenheter, varmemagasiner, pumper eller energikilder settes vilkårlig sammen som byggeklosser. Dette reduserer tiden som går til planlegging, uten at man må begrense seg til en bestemt konfigurasjon. Vilkårlig mange funksjonsenheter kan integreres. Systemets detaljer gjør det mulig å justere koblingsanleggets størrelse ut ifra forholdene på stedet. Dette støttes av den gratis programvaren Project+ fra Phoenix Contact. ring pluss mange regulerings- og styringsoppgaver. Innenfor innovasjonsavtalen Green Carbody har ca 60 tyske utstyrsmontører og underleverandører gått sammen for å bruke energien mest mulig effektivt i fremtidens produksjon. Et samlebånd for karosserier til Golf VI i Wolfsburg har fungert som pilotanlegg for energioptimaliseringen. Det ble valgt en løsning fra Phoenix Contact slik at anleggets ressursbehov kunne fanges opp. Integrert webserver For hver nettserver som er integrert i styringen kan anlegget betjenes via standard nettleser med java. Her kan brukeren bli informert om anleggets status, den aktuelle virkningsgraden og den produserte ytelsen. Med de omfangsrike konfigurasjonsmaskene kan anlegget hele tiden optimaliseres i form av tilpasning av forskjellige parametre. De ulike brukernivåene gir mulighet for spesielle profiler for forskjellige brukere, fra huseier til servicetekniker. Dette kan gjøres på stedet med et 15 tommers webpanel som er direkte innebygd i instrumentskapets dør. Timo Rebstock Styring med ILC-serien med integrert GSM-modem pluss tilkoblingskonseptet for I/O-systemet Inline gir mange funksjoner på minst mulig plass Målekretsens struktur ved samlebånd for karosserier En motor med gassforbrenning gir mer strøm, oppvarming og varmtvann Database MS-SQL Server Høyeffektiv styring RFC Administrasjon av database Kommunikativ: Easy Automation Måleboks Kjølevann Trykkluft SQL-data Styringer Kjernen i systemet er en PLS i klasse ILC 100 fra programmet Easy Automation fra Phoenix Contact. Det er fra begynnelsen integrert mange kommunikasjons- og koblingsfunksjoner i styringen. Dette betyr at den modulære Inline-styringen ILC 150 GSM kan ta seg av den sentrale styringen, overvåking, datainnsamling pluss koordinering av anleggets deler samt visualisering og overvåking av disse. Den store lagringskapasiteten og den kraftige prosessoren tillater paralell dataregistre- Undersøkelsene skulle gjennomføres i et mulig reelt industrimiljø. Derfor har prosjektpartneren valgt et produksjonsanlegg for døren til Golf VI karosseriproduksjonen hos Volkswagen AG i Wolfsburg. Denne linjen er valgt som basis for en mest mulig komplett innsamling, måling og arkivering av relevante prosessdata som f.eks. elektrisk effekt, gjennomstrømning, trykk og temperatur. Produksjonsanlegg for dører omfatter punktsveising, lodding med metall-intergass, liming, stansing og falsing. Komponentene ledes til prosessens PLS Produksjonsanlegg Prosessignaler Målesystem Datalager stasjoner av håndteringsroboter. Alle sammenstillings-, monterings- og håndteringsmetoder som er typiske for bilproduksjon, skjer i anlegget og kan dermed tas med i undersøkelsene. Dynamisk måleoppgave Totalt er flere enn 420 målepunkter med ekstra monterte følere. For registrering av data ble det aktuelle måleutstyret tilkoblet via tilsvarende følergrensesnitt på perifere IO-målebokser. Det dreier seg om: Følere for gjennomstrømning og trykkluft, volumstrømsmålere g temperaturfølere for kjølevann samt e
