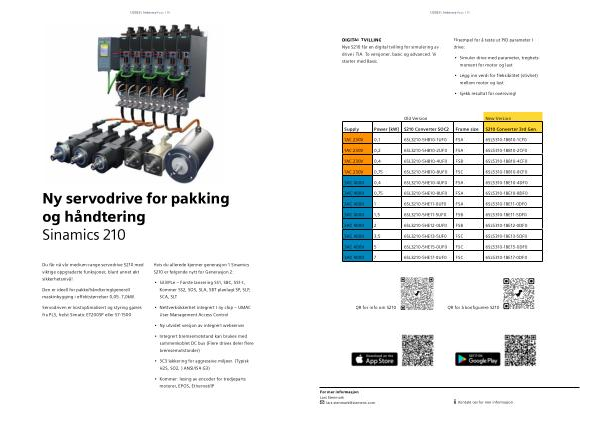

AMNYTT amnytt.no 4/2023 | Page 147

1 / 2023 | Industry @ pps | 39
DIGITAL TVILLING Nye S210 får en digital tvilling for simulering av drive i TIA . To versjoner , basic og advanced . Vi starter med Basic .
Eksempel for å teste ut PID parameter I drive :
• Simuler drive med parameter , treghetsmoment for motor og last
• Legg inn verdi for fleksibilitet ( stivhet ) mellom motor og last
• Sjekk resultat for oversving !
Old Version New Version
Supply
Power [ kW ]
S210 Converter SOC2
Frame size
S210 Converter 3rd Gen .
1AC 230V
0,1
6SL3210-5HB10-1UF0
FSA
6SL5310-1BB10-1CF0
1AC 230V
0,2
6SL3210-5HB10-2UF0
FSA
6SL5310-1BB10-2CF0
1AC 230V
0,4
6SL3210-5HB10-4UF0
FSB
6SL5310-1BB10-4CF0
1AC 230V
0,75
6SL3210-5HB10-8UF0
FSC
6SL5310-1BB10-8CF0
3AC 400V
0,4
6SL3210-5HE10-4UF0
FSA
6SL5310-1BE10-4DF0
3AC 400V
0,75
6SL3210-5HE10-8UF0
FSA
6SL5310-1BE10-8DF0
3AC 400V
1
6SL3210-5HE11-0UF0
FSA
6SL5310-1BE11-0DF0
3AC 400V
1,5
6SL3210-5HE11-5UF0
FSB
6SL5310-1BE11-5DF0
3AC 400V
2
6SL3210-5HE12-0UF0
FSB
6SL5310-1BE12-0DF0
3AC 400V
3,5
6SL3210-5HE13-5UF0
FSC
6SL5310-1BE13-5DF0
3AC 400V
5
6SL3210-5HE15-0UF0
FSC
6SL5310-1BE15-0DF0
3AC 400V
7
6SL3210-5HE17-0UF0
FSC
6SL5310-1BE17-0DF0
QR for info om S210 QR for å konfigurere S210
For mer informasjon Lars Stenmark lars . stenmark @ siemens . com Kontakt oss for mer informasjon
