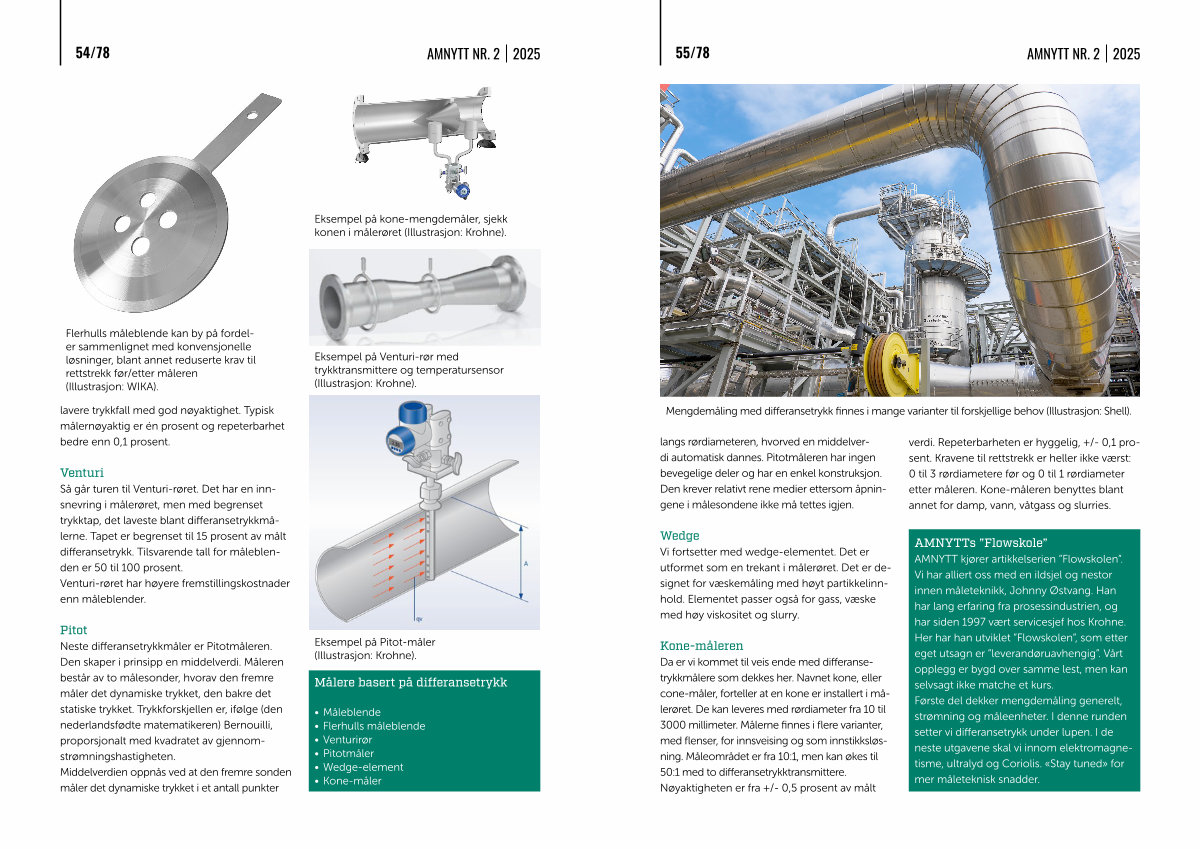

Mengdemåling med differansetrykk finnes i mange varianter til forskjellige behov ( Illustrasjon : Shell ).
langs rørdiameteren , hvorved en middelverdi automatisk dannes . Pitotmåleren har ingen bevegelige deler og har en enkel konstruksjon . Den krever relativt rene medier ettersom åpningene i målesondene ikke må tettes igjen .
Wedge Vi fortsetter med wedge-elementet . Det er utformet som en trekant i målerøret . Det er designet for væskemåling med høyt partikkelinnhold . Elementet passer også for gass , væske med høy viskositet og slurry .
Kone-måleren Da er vi kommet til veis ende med differansetrykkmålere som dekkes her . Navnet kone , eller cone-måler , forteller at en kone er installert i målerøret . De kan leveres med rørdiameter fra 10 til 3000 millimeter . Målerne finnes i flere varianter , med flenser , for innsveising og som innstikksløsning . Måleområdet er fra 10:1 , men kan økes til 50:1 med to differansetrykktransmittere . Nøyaktigheten er fra +/ - 0,5 prosent av målt verdi . Repeterbarheten er hyggelig , +/ - 0,1 prosent . Kravene til rettstrekk er heller ikke værst : 0 til 3 rørdiametere før og 0 til 1 rørdiameter etter måleren . Kone-måleren benyttes blant annet for damp , vann , våtgass og slurries .
AMNYTTs ” Flowskole ” AMNYTT kjører artikkelserien ” Flowskolen ”. Vi har alliert oss med en ildsjel og nestor innen måleteknikk , Johnny Østvang . Han har lang erfaring fra prosessindustrien , og har siden 1997 vært servicesjef hos Krohne . Her har han utviklet ” Flowskolen ”, som etter eget utsagn er ” leverandøruavhengig ”. Vårt opplegg er bygd over samme lest , men kan selvsagt ikke matche et kurs . Første del dekker mengdemåling generelt , strømning og måleenheter . I denne runden setter vi differansetrykk under lupen . I de neste utgavene skal vi innom elektromagnetisme , ultralyd og Coriolis . « Stay tuned » for mer måleteknisk snadder .
