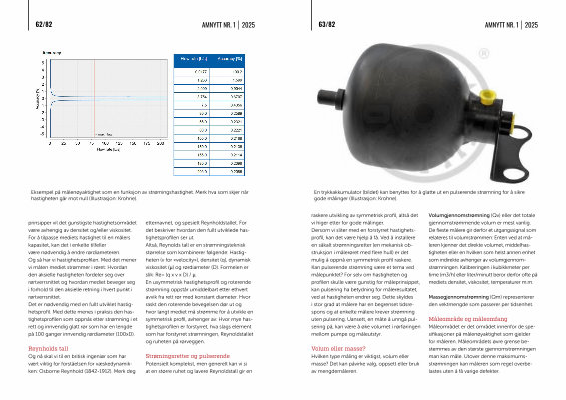

Eksempel på målenøyaktighet som en funksjon av strømingshastighet . Merk hva som skjer når hastigheten går mot null ( Illustrasjon : Krohne ).
prinsipper vil det gunstigste hastighetsområdet være avhengig av densitet og / eller viskositet . For å tilpasse mediets hastighet til en målers kapasitet , kan det i enkelte tilfeller være nødvendig å endre rørdiameteren . Og så har vi hastighetsprofilen . Med det mener vi måten mediet strømmer i røret : Hvordan den aksielle hastigheten fordeler seg over rørtverrsnittet og hvordan mediet beveger seg i forhold til den aksielle retning i hvert punkt i rørtverrsnittet . Det er nødvendig med en fullt utviklet hastighetsprofil . Med dette menes i praksis den hastighetsprofilen som oppnås etter strømning i et rett og innvendig glatt rør som har en lengde på 100 ganger innvendig rørdiameter ( 100xD ).
Reynholds tall Og nå skal vi til en britisk ingeniør som har vært viktig for forståelsen for væskedynamikken : Osborne Reynhold ( 1842-1912 ). Merk deg etternavnet , og spesielt Reynholdstallet . For det beskriver hvordan den fullt utviklede hastighetsprofilen ser ut . Altså , Reynolds tall er en strømningsteknisk størrelse som kombinerer følgende : Hastigheten ( v for « velocity »), densitet ( q ), dynamisk viskositet ( μ ) og rørdiameter ( D ). Formelen er slik : Re = ( q x v x D ) / μ . En usymmetrisk hastighetsprofil og roterende strømning oppstår umiddelbart etter ethvert avvik fra rett rør med konstant diameter . Hvor raskt den roterende bevegelsen dør ut og hvor langt mediet må strømme for å utvikle en symmetrisk profil , avhenger av : Hvor mye hastighetsprofilen er forstyrret , hva slags element som har forstyrret strømningen , Reynoldstallet og ruheten på rørveggen .
Strømingsretter og pulserende Potensielt komplekst , men generelt kan vi si at en større ruhet og lavere Reynoldstall gir en
