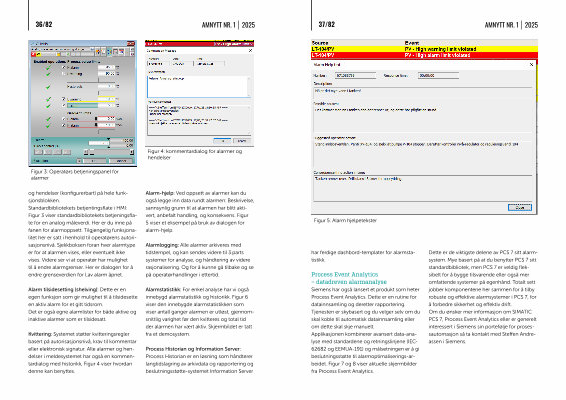

Figur 4 : kommentardialog for alarmer og hendelser
Figur 3 : Operatørs betjeningspanel for alarmer
og hendelser ( konfigurerbart ) på hele funksjonsblokken . Standardbibliotekets betjentingsflate i HMI : Figur 3 viser standardbibliotekets betjeningsflate for en analog måleverdi . Her er du inne på fanen for alarmoppsett . Tilgjengelig funksjonalitet her er satt i henhold til operatørens autorisasjonsnivå . Sjekkboksen foran hver alarmtype er for at alarmen vises , eller eventuelt ikke vises . Videre ser vi at operatør har mulighet til å endre alarmgrenser . Her er dialogen for å endre grenseverdien for Lav alarm åpnet .
Alarm tilsidesetting ( shelving ): Dette er en egen funksjon som gir mulighet til å tilsidesette en aktiv alarm for et gitt tidsrom . Det er også egne alarmlister for både aktive og inaktive alarmer som er tilsidesatt .
Kvittering : Systemet støtter kvitteringsregler basert på autorisasjonsnivå , krav til kommentar eller elektronisk signatur . Alle alarmer og hendelser i meldesystemet har også en kommentardialog med historikk , Figur 4 viser hvordan denne kan benyttes .
Alarm-hjelp : Ved oppsett av alarmer kan du også legge inn data rundt alarmen : Beskrivelse , sannsynlig grunn til at alarmen har blitt aktivert , anbefalt handling , og konsekvens . Figur 5 viser et eksempel på bruk av dialogen for alarm-hjelp .
Alarmlogging : Alle alarmer arkiveres med tidstempel , og kan sendes videre til 3 . parts systemer for analyse , og håndtering av videre rasjonalisering . Og for å kunne gå tilbake og se på operatørhandlinger i ettertid .
Alarmstatistikk : For enkel analyse har vi også innebygd alarmstatistikk og historikk . Figur 6 viser den innebygde alarmstatistikken som viser antall ganger alarmen er utløst , gjennomsnittlig varighet før den kvitteres og total tid der alarmen har vært aktiv . Skjermbildet er tatt fra et demosystem .
Process Historian og Information Server : Process Historian er en løsning som håndterer langtidslagring av arkivdata og rapportering og beslutningsstøtte-systemet Information Server
