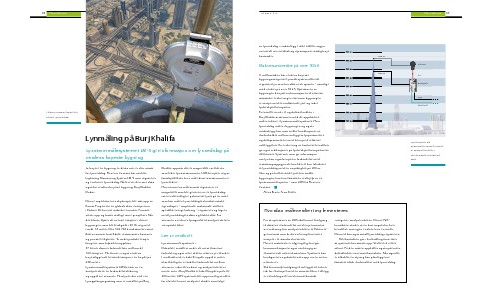

Hovedtema
UPDATE 1|15
av lynnedslag i vindanlegg. I slike tilfeller utgjør
uventede servicetiltak og reparasjoner stadig høye
kostnader.
828 m
Sensor
Maksimumverdier på over 50 kA
680 m
I I mellomtiden har verdens høyeste
bygningsintegrerte lynmålesystem allerede
registrert lyn som har slått ned i spissen – samtlige
med verdier på over 50 kA. Operatøren av
bygningen benytter informasjonen til å foreta
statistiske evalueringer, ettersom bygningen
er utstyrt med et omfattende ytre og indre
lynbeskyttelsessystem.
Eventuelle avvik i el og driftsteknikken i
Burj Khalifa avstemmes med de oppdaterte
måleverdiene i lynstrømmålesystemet. Hvis
lynnedslag måles i bygningen og også i
vindanlegg, kan man trekke konklusjoner ut
ifra forholdet mellom anleggets lynparametere
og driftsparametere med hensyn til relaterte
ødeleggelser. En evaluering av konkrete hendelser
gir også indikasjoner på lynbeskyttelsessystemets
effektivitet. Systemer som gir informasjon
om lyn kan også benyttes i forbindelse med
erstatningsoppgjør, de kan likevel kun lokalisere
et lynnedslag med en nøyaktighet på 200 m.
Om, og på hvilket sted, lynet har truffet
bygningen, kan kun fastsettes ved hjelp av et
lynstrømmålesystem – som LMS fra Phoenix
Contact.
Alexa Broer, Arno Kiefer
LM-S-C-3LS
M-S-C-3LS
Order-No.:2800617
der-No.:2800617
Analyzer
24 V
Ethernet
Lynsensoren på
bygningens spiss er koblet
til analyseenheten i
serverskapet via optiske
fibre.
Hvordan måleverdier implementeres
For at operatører av LMS skal kunne få tilgang
til dataene i forbindelse med en permanent
overvåkning, har analyseenheten et Ethernetgrensesnitt som brukes til å implementere
utstyret i et standard nettverk.
Hvis et mobilnett er tilgjengelig, foregår
kommunikasjonen også uavhengig av
eksisterende nettverksstruktur. Systemet kan
konfigureres og data hentes opp via en intern
nettserver.
Slik får man fjerntilgang til anlegget til enhver
tid, for eksempel med en smarttelefon. I tillegg
er et koblingsrelé med remotekontakt
FO
integrert i analyseenheten. Denne N/Ckontakten sender ut en kort impuls for hver
hendelse, som igjen evalueres av en måler.
Dermed kan også antall lynnedslag registreres.
Relekontakten går i hvilestilling først etter
at systemet har startet opp. Ved feil vil releet
utløse. På den måten oppkalles også systemets
driftsklarhet via remotekontakten. Når signalet
er tilkoblet en styring kan planleggerne
fastsette tiltak i forbindelse med lynnedslag.
